Встроенный холодильник: как спроектировать нишу, вентиляцию и открывание

Встроенный холодильник проектируют вместе с колонной: нишей, фасадом, цоколем, вентиляцией и траекторией двери. Требования к зазорам сверяйте с инструкцией выбранной модели.

Встроенный холодильник выглядит частью мебельной колонны, но проектировать его как обычный шкаф нельзя. Прибору нужны точная ниша, свободный путь воздуха, подходящий фасад, рабочий угол двери и возможность извлечения для ремонта. Ошибка в любом из этих пунктов обнаруживается поздно: фасады уже заказаны, цоколь изготовлен, розетка спрятана, а холодильник либо не входит, либо открывается не полностью.

Главное правило простое: сначала выбирают точный артикул техники и скачивают его актуальную монтажную инструкцию, затем проектируют колонну. Обозначения «встроенный, 60 сантиметров» для производства мебели недостаточно. Разберём, что именно проверить вместе с дизайнером кухни и монтажником.

Почему одной ширины холодильника недостаточно

У двух приборов одного бытового класса могут отличаться высота и глубина ниши, вентиляционная схема, допустимая масса мебельных панелей, тип соединения дверей и зона подключения. Даже рекомендуемая глубина и минимально допустимая глубина иногда различаются. Поэтому нельзя копировать нишу из соседнего проекта или оставлять решение монтажнику «по месту».

До запуска кухни в производство зафиксируйте:

1. производителя, модель и полный артикул;
2. ссылку или файл монтажной инструкции;
3. размеры ниши и все необходимые зазоры;
4. сторону петель и систему крепления фасада;
5. размеры и допустимую массу мебельных панелей;
6. схему притока и выхода воздуха;
7. зону для розетки и кабеля;
8. способ выдвинуть прибор при обслуживании.

Например, в монтажных чертежах конкретных моделей Miele и Bosch показаны не только габариты корпуса. Там отмечены вентиляционные сечения, положение фасада и особенности ниши. Цифры из этих документов нельзя переносить на другой холодильник, но сами категории проверок универсальны.

Если модель ещё не куплена, её всё равно лучше выбрать до согласования мебели. Можно сохранить возможность замены на близкий вариант, однако совместимость нужно подтвердить по двум комплектам чертежей, а не по ширине в карточке интернет-магазина.

Как проверить нишу до производства мебели

Составьте одну таблицу размеров

Не ограничивайтесь высотой, шириной и глубиной корпуса. Выпишите отдельно размеры монтажного проёма, положение передней кромки, толщину и свес фасада, высоту цоколя, зазор над прибором и место для крепежа. Рядом укажите страницу инструкции, откуда взято каждое число. Такая таблица помогает заметить, когда дизайнер использовал размер самого холодильника вместо размера ниши.

Если пол под колонной ещё не готов, договоритесь, от какого уровня считается высота. Покрытие, подложка и выравнивание способны изменить проём. Ниша должна быть прямоугольной, устойчивой и выставленной по уровню. Перекос нельзя безопасно «лечить» тем, что прибор с усилием зажимают между боковинами.

Учитывайте заднюю стенку и всё, что выступает

Полезная глубина уменьшается из-за задней стенки, крепежа, плинтуса, кабеля и розетки. Обычная накладная розетка непосредственно за корпусом может помешать задвинуть прибор. Но переносить питание в случайное место тоже нельзя: точную зону подключения и требования к доступу берут из инструкции, а электромонтаж выполняет специалист.

Проверьте маршрут кабеля без пережатия. Вилка и соединение не должны оказаться там, где их придавит корпус или куда невозможно добраться без разрушения мебели. Удлинитель внутри закрытой колонны не является способом исправить непродуманную схему.

Не изменяйте шкаф после получения техники на глаз

Самостоятельное выпиливание дополнительных отверстий, удаление планок или задней стенки может ослабить колонну и всё равно не обеспечить нужный воздухообмен. Любое отступление от мебельного чертежа и инструкции прибора сначала согласуют с проектировщиком и установщиком.

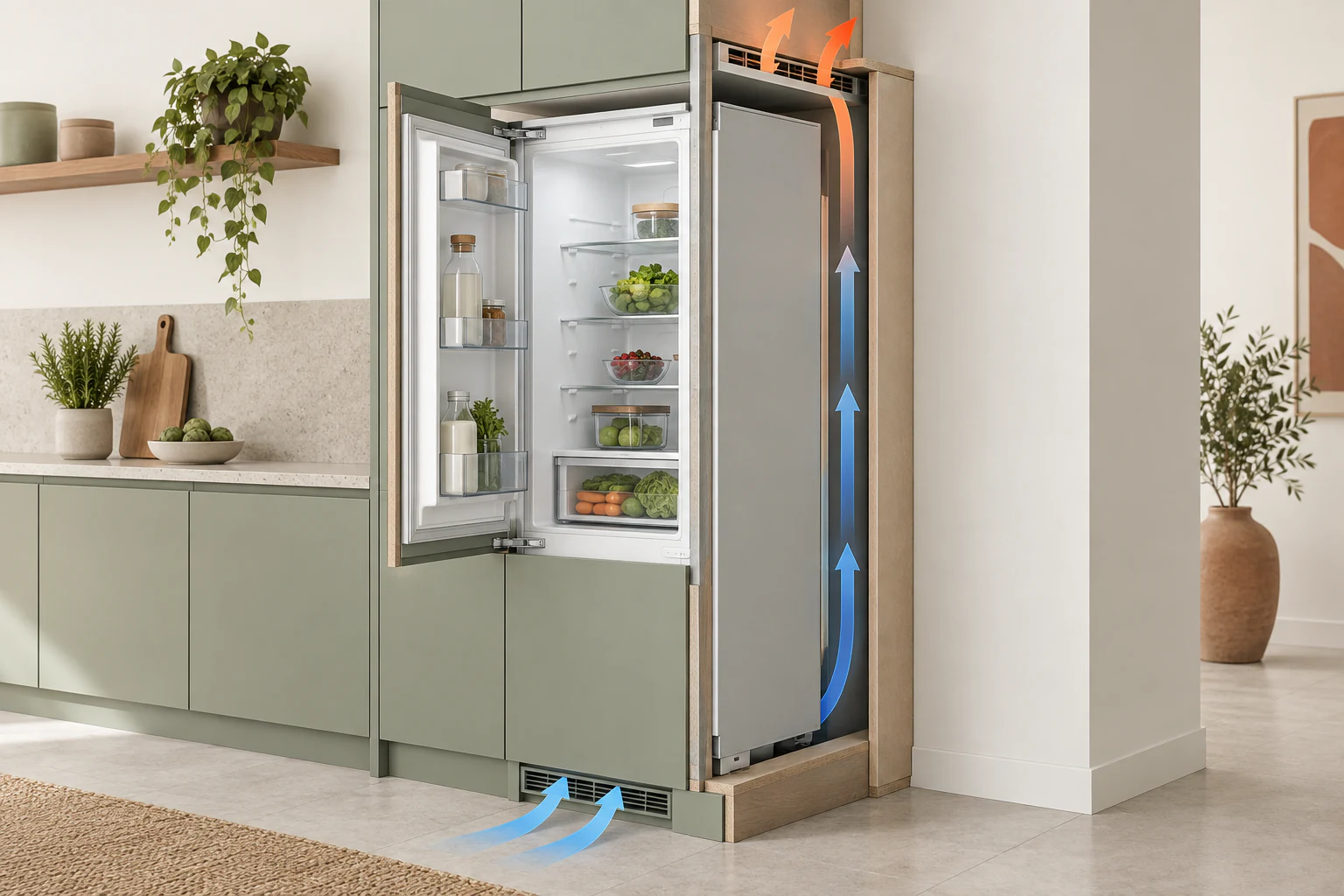

Вентиляция: нужен непрерывный путь воздуха

Холодильник отводит тепло. Встроенная модель работает внутри мебели, поэтому ей недостаточно небольшой щели около двери. Как правило, схема включает нижний приток, проход вдоль или за прибором и верхний выход. Конкретные расположение и свободное сечение задаёт производитель.

В инструкции Miele по установке вентиляционный путь рассматривается целиком: отверстие на одном участке бесполезно, если канал дальше перекрыт. В документации Bosch также отдельно показаны воздухозабор и выход. Это не декоративные прорези, которые можно уменьшить ради внешнего вида.

Проверьте четыре участка:

• где воздух входит внизу — через цоколь, решётку или предусмотренный производителем зазор;
• свободен ли путь за прибором и не перекрыт ли он поперечной планкой;
• куда уходит нагретый воздух сверху;
• сохраняется ли требуемое сечение на всём маршруте, включая самые узкие места.

Особенно легко потерять вентиляцию после красивой доработки проекта. Например, сплошной цоколь закрывает нижний приток, антресоль без канала перекрывает верхний выход, а розетка или кабель занимают часть заднего прохода. Поэтому вентиляционную схему стоит вынести на отдельный лист проекта и проверить после монтажа мебели, но до включения прибора.

Не пытайтесь назначить универсальный размер решётки по совету из другой кухни. Даже у одного производителя требования различаются между сериями. Нужное сечение, допустимые варианты канала и расстояние до источников тепла смотрят в инструкции выбранной модели.

Фасад и система петель

У встроенных холодильников встречаются разные способы соединения мебельной и приборной дверей. В одном случае мебельный фасад закреплён непосредственно на двери техники, в другом — движется относительно неё через направляющие. Эти системы влияют на конструкцию шкафа, размеры панелей, зазоры и замену прибора.

Зафиксируйте тип крепления до заказа фасадов. Нельзя считать, что монтажник подберёт переходник к уже изготовленной панели. Сверьте число фасадов: у холодильника с отдельной морозильной камерой линии разделения мебельных панелей должны соответствовать дверям прибора и монтажной схеме.

Масса фасада также ограничена. В спецификации некоторых моделей Bosch прямо приведены допустимые нагрузки на петли. Тяжёлая панель с ручкой и декоративными элементами может выйти за пределы, даже если её размеры формально подходят. Запрашивайте массу готового фасада у производителя кухни и сравнивайте с инструкцией прибора.

После установки проверьте равномерность зазоров, отсутствие самопроизвольного движения и плотное закрывание уплотнителя по периметру. Дверь не должна требовать рывка и не должна задевать соседнюю панель.

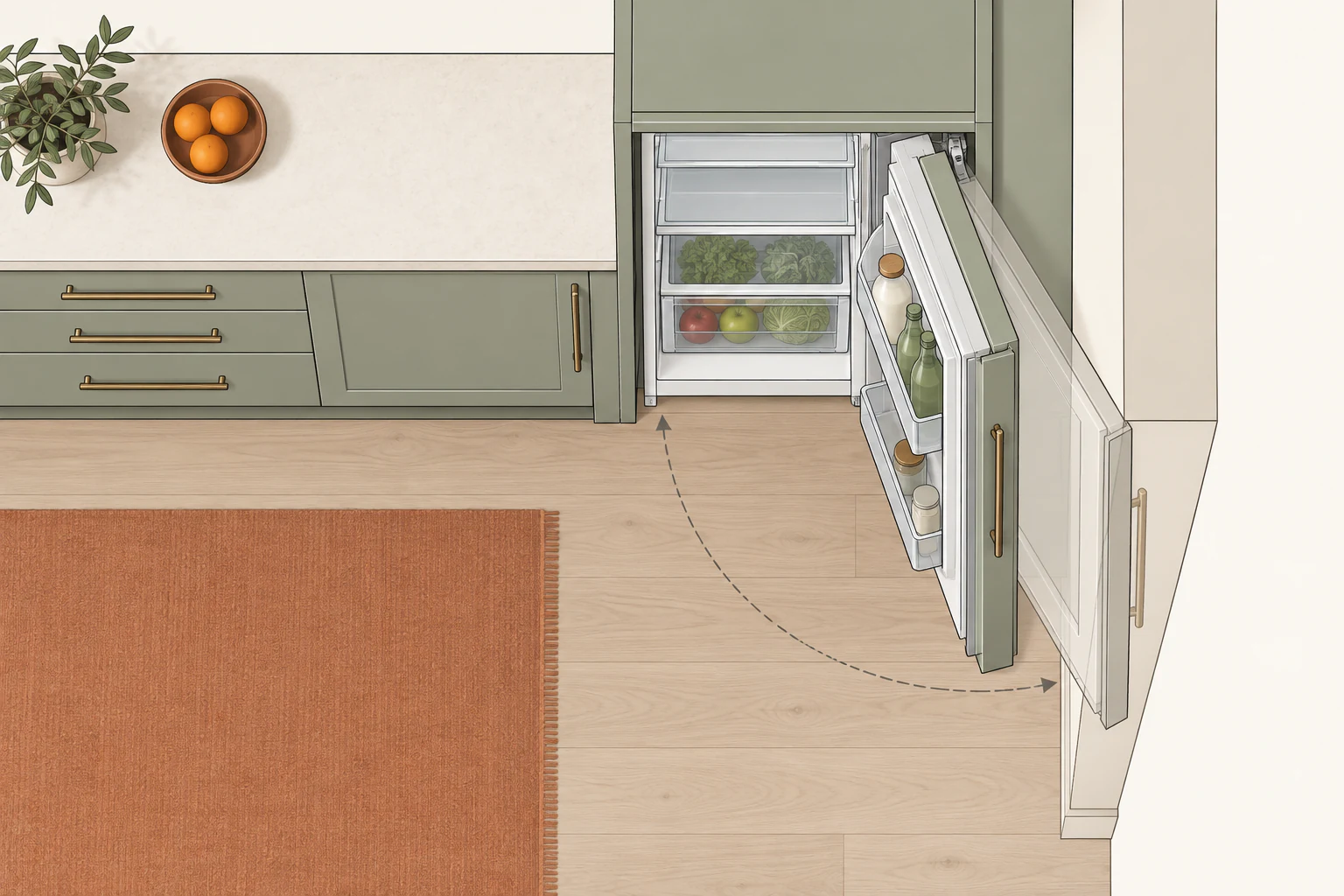

Открывание проверяют не по фасаду, а по содержимому

Дверь может открываться достаточно, чтобы взять продукт с полки, но недостаточно, чтобы вынуть внутренний ящик для уборки. Поэтому на плане нужно проверить рабочий угол, а в салоне или по инструкции — траекторию ящиков и полок.

Рядом со стеной оставляют не абстрактный «небольшой добор», а пространство, которого хватает конкретной двери с ручкой или мебельной системой. Учитывают наличник, выключатель, радиатор, высокий плинтус и выступ столешницы. С другой стороны проверяют конфликт с духовкой, выдвижным ящиком и ручками соседних шкафов.

Полезный тест для плана:

1. откройте дверь холодильника до угла, необходимого для извлечения ящиков;
2. изобразите самую выступающую точку фасада и ручки;
3. откройте соседний элемент;
4. оставьте место человеку, который держит дверь и вынимает ящик;
5. проверьте, не ударит ли дверь о стену при обычном движении.

Ограничитель угла может защитить стену, но одновременно сделать внутренние контейнеры несъёмными. Сначала проверяют допустимость такого режима в инструкции, потом принимают решение.

Соседство с духовкой, батареей и солнечным окном

Не существует одного расстояния от встроенного холодильника до любой духовки. Совместимость зависит от теплоизоляции обоих приборов, мебельной конструкции и требований производителей. Нельзя считать, что общая боковина автоматически решает вопрос. Сопоставьте две инструкции и покажите узел проектировщику.

То же относится к радиатору и прямому солнцу. Bosch в разделе о выборе места установки предлагает учитывать внешние источники тепла и не перекрывать вентиляцию. Если другого места нет, решение должно быть предусмотрено проектом, а не импровизировано во время сборки.

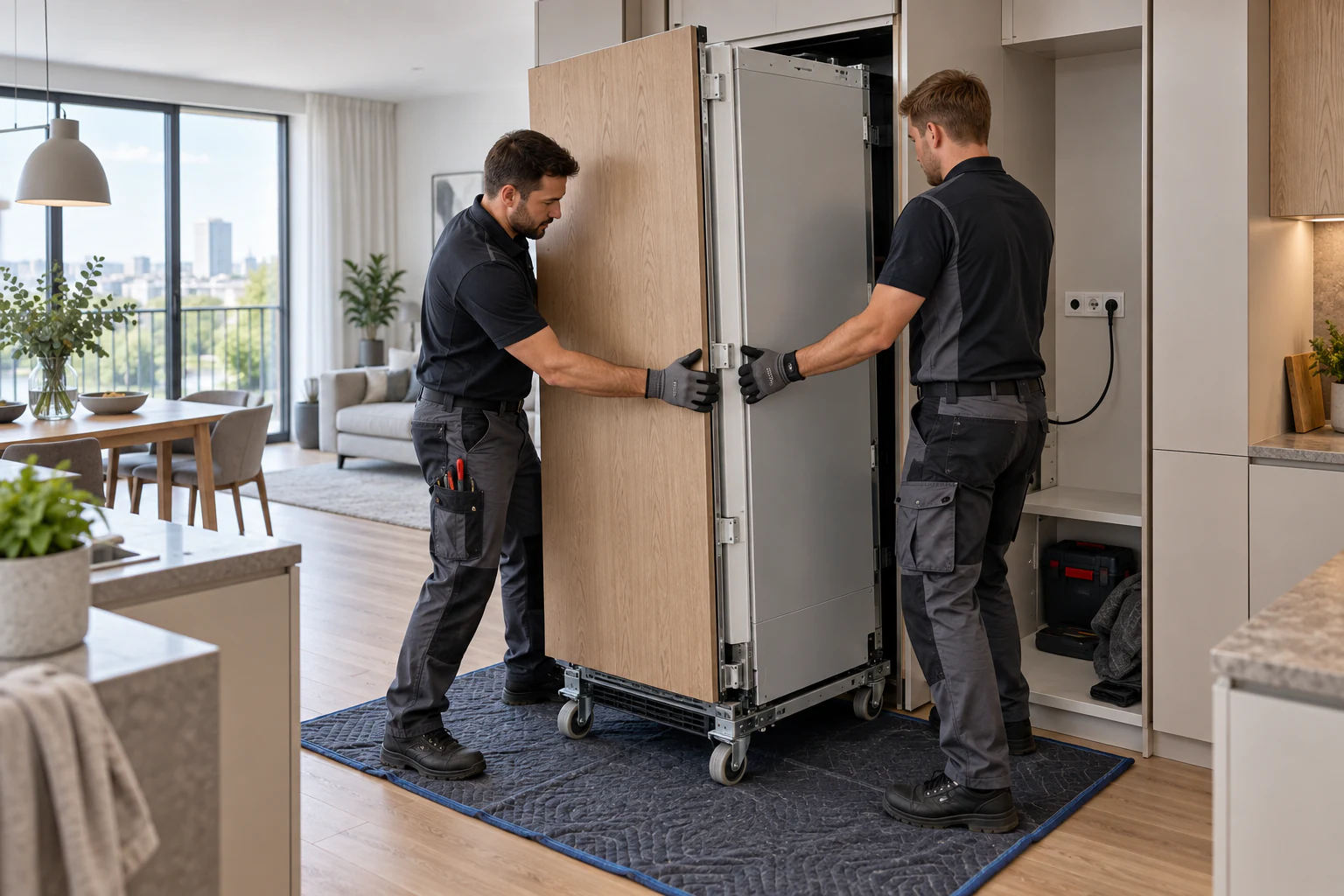

Доступ для подключения и будущего ремонта

Холодильник служит дольше, чем некоторые декоративные решения вокруг него, и однажды может потребовать диагностики или замены. Колонна должна позволять отключить питание и выдвинуть прибор без демонтажа соседней кухни.

Заранее обсудите:

• как снимается цоколь и не приклеен ли он намертво;
• какие крепления освобождают прибор;
• доступна ли вилка;
• не удерживает ли холодильник общая декоративная панель;
• хватит ли свободного места перед колонной для выдвижения;
• как защитить пол при сервисных работах.

Фраза «если сломается, разберёмся» обычно означает, что сервисный сценарий не проверен. Попросите монтажника показать точки крепления и сохранить инструкцию вместе с документами на кухню.

Приёмка встроенного холодильника

Проверку удобно разделить на мебельную и техническую. Сначала оцените нишу, крепление, фасады и вентиляцию. Затем включайте прибор по правилам производителя; после транспортировки может требоваться выдержка, указанная в руководстве.

Мебельная часть:

• фасады стоят ровно и не задевают соседние элементы;
• дверь открывается до нужного угла;
• внутренние ящики вынимаются;
• цоколь и верх колонны не перекрывают воздух;
• корпус закреплён предусмотренным способом;
• кабель не пережат, подключение доступно.

Техническая часть:

• свет, индикация и управление работают;
• уплотнитель прилегает по периметру;
• нет постороннего трения и вибрации от мебели;
• заданная температура достигается в штатный срок по инструкции;
• под и вокруг прибора нет следов повреждения.

Если обнаружили проблему, зафиксируйте её фотографиями и внесите в акт, не соглашаясь на устное обещание «потом подрегулируем». Общий порядок осмотра мебели и техники есть в статье как принять кухню после монтажа.

Короткий чек-лист для встречи в салоне

Возьмите с собой точную модель или список из двух допустимых моделей. Попросите показать на проекте нишу, путь воздуха, сторону петель, линию фасадов, зону подключения и открывание рядом с соседними предметами. Все решения должны попасть в чертежи и спецификацию.

Если холодильник ещё не выбран, не запускайте колонну в производство с формулировкой «стандартный встроенный». Лучше временно отложить этот модуль или согласовать конкретный перечень полностью совместимых приборов. В КухниПарк можно сравнить решения разных производителей в одном месте и проверить важные узлы до заказа.

Что передать изготовителю кухни

Не отправляйте менеджеру только ссылку на карточку магазина: она может измениться, а нужный монтажный файл затеряться. Сохраните PDF с названием модели и датой, выделите страницы с нишей, вентиляцией, фасадами и подключением. В письме перечислите эти четыре узла и попросите подтвердить, что они учтены в рабочем чертеже.

Перед оплатой мебели сопоставьте документ прибора с проектом построчно. Размер ниши должен совпадать с чертежом колонны, вентиляционные отверстия — быть реально показаны, масса фасада — проверена, а сторона петель — одинаково указана во всех документах. Если проектировщик предлагает другое решение, попросите письменное объяснение и подтверждение совместимости от ответственного специалиста.

После монтажа сохраните комплект в общей папке с договором на кухню: инструкцию, артикул, фотографии открытой ниши до установки и расположение подключения. Через несколько лет эти материалы помогут сервисному инженеру и позволят быстрее подобрать замену без повторного вскрытия мебели.

Частые вопросы

Можно ли купить встроенный холодильник после заказа кухни?

Можно, если проект сделан под точные параметры выбранных совместимых моделей. Но оставлять только номинальную ширину рискованно: могут не совпасть ниша, фасады, петли, вентиляция и подключение.

Нужна ли розетка прямо за холодильником?

Не обязательно и нередко неудобно. Точное место задаёт инструкция прибора и проект электрики. Соединение должно быть доступно и не уменьшать полезную глубину ниши.

Можно ли закрыть вентиляционную решётку цоколем?

Только если инструкция выбранной модели допускает другой равноценный путь воздуха и проект сохраняет требуемое сечение. Самовольно перекрывать приток нельзя.

Что важнее: размеры корпуса или размеры ниши?

Для мебели — размеры ниши и все монтажные условия из инструкции. Габариты корпуса нужны для проверки, но не заменяют монтажный чертёж.

Нужно ли оставлять запас на замену холодильника?

Это полезно, но запас должен быть управляемым. Сравните несколько актуальных моделей по всем монтажным параметрам. Слишком большая произвольная ниша тоже не гарантирует правильного крепления и вентиляции.
