Розетки на кухне: как спланировать технику и не переделывать после монтажа

Розетки планируют вместе с техникой и мебельными корпусами, пока точки можно перенести без переделки отделки. Изображение условное.

Ошибка с розеткой редко выглядит серьёзной на пустой стене. После монтажа кухни выясняется, что вилка не помещается за посудомоечной машиной, холодильник прижимает кабель, кофемашину приходится включать через удлинитель, а красивый фартук уже прорезан не там, где нужно. Исправление затрагивает мебель, отделку и электрику одновременно.

Избежать этого помогает не «типовая схема с размерами», а согласованный план конкретной кухни. На нём должны совпасть модели техники, мебельные корпуса, выводы электрики, вода, вентиляция и доступ для обслуживания. Электрическую часть такого плана рассчитывает и принимает квалифицированный электрик. Проектировщик кухни отвечает за то, чтобы подключение физически поместилось и не конфликтовало с мебелью.

Нормативный минимум — не готовый план кухни

Действующий СП 256.1325800.2016 задаёт для кухни квартиры минимум розеток общего назначения. Но этот минимум не отвечает на главный бытовой вопрос: где одновременно будут работать чайник, кофемашина и тостер, чем питается варочная панель и можно ли отключить встроенный холодильник, не вынимая его из колонны.

Не стоит и механически копировать число розеток из зарубежного руководства. В разных странах различаются правила, напряжение, типы разъёмов и способы защиты. Для проекта в России электрик проверяет актуальную редакцию российских требований, состояние щита, выделенную мощность объекта и характеристики выбранной техники.

Количество точек определяют после сценариев использования. К нормативному минимуму добавляют подключения стационарной техники, рабочие розетки, сервисные точки и разумный резерв. При этом две соседние розетки не обязательно позволяют безопасно включить два мощных прибора одновременно: допустимую нагрузку определяет вся линия и её защита, а не количество отверстий в рамке.

Сначала составьте реестр техники

Начните не с стены, а с таблицы. В неё включают всё, что уже выбрано, планируется позже или используется время от времени. Отдельно запишите подсветку, фильтр с насосом, измельчитель, винный шкаф, телевизор, зарядные устройства и технику в «гараже» за мебельным фасадом. Именно небольшие позиции чаще всего вспоминают после монтажа.

Если модель ещё не выбрана, так и отметьте. Нельзя подставлять размеры случайного духового шкафа и затем считать их универсальными. Для предварительного проекта можно задать диапазон и резерв пространства, но перед чистовой электрикой и заказом мебели решение нужно сверить с инструкцией фактически покупаемого прибора.

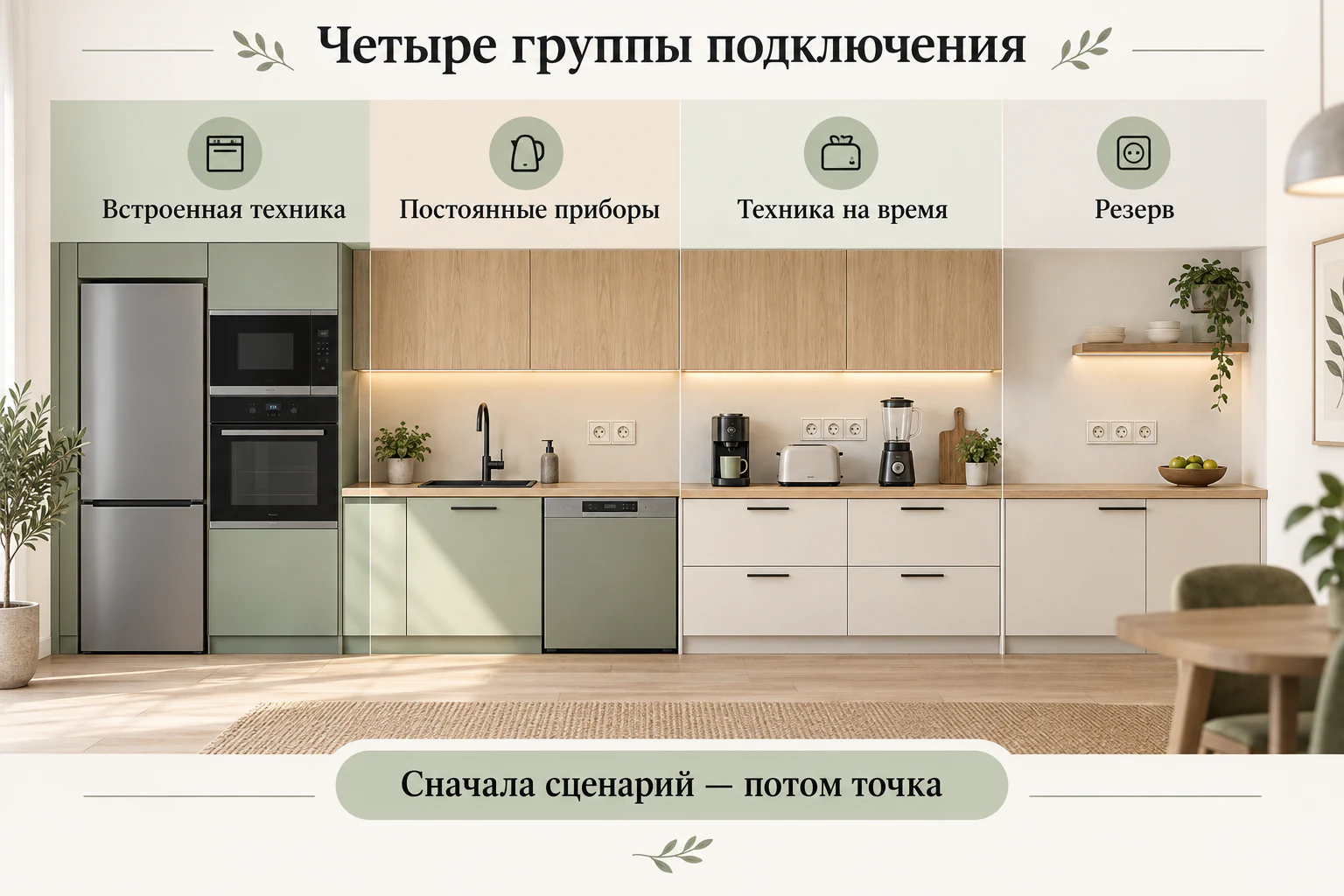

Разделите подключения на четыре группы

Так проще увидеть пропуски.

1. Стационарная встроенная техника. Варочная панель, духовка, посудомоечная машина, холодильник, вытяжка, микроволновая печь. Для каждой позиции нужна отдельная строка реестра.
2. Постоянно стоящая техника. Кофемашина, чайник, тостер или мультиварка. Их розетки должны учитывать место парковки и длину штатного кабеля.
3. Техника, которую достают на время. Миксер, блендер, мясорубка, кухонный комбайн. Точка нужна там, где прибором действительно удобно работать, а не за предметами, которые придётся каждый раз переставлять.
4. Сервис и развитие. Подсветка, блоки питания, робот-пылесос, возможный второй холодильник или новый прибор. Резерв обсуждают с электриком: это не разрешение подключать всё к одной линии.

Что проверить у встроенной техники

Показательный пример — посудомоечная машина. В официальной инструкции Bosch сказано, что розетка должна оставаться доступной после установки, а изменения подключения выполняют специалисты. Это не даёт универсальной координаты: доступным местом может оказаться соседний шкаф, но только если это допускают инструкция модели, конструкция мебели и требования проекта.

Та же логика относится к холодильнику. В руководстве Miele для встраиваемой модели розетку предписано не скрывать непосредственно за прибором, кабель нельзя прижимать вибрирующей задней частью, а удлинитель не считается подходящей заменой. У другого холодильника детали могут отличаться, поэтому в проект переносят требования его документации, а не чужие размеры.

Для духовки встречаются варианты и с вилкой, и без неё. В руководстве Bosch для конкретной модели отдельно описаны защитное заземление, доступ к вилке либо стационарное отключающее устройство и подключение специалистом для версии без вилки. Следовательно, фраза «розетка для духовки всегда здесь» ненадёжна ещё до обсуждения высоты.

Рабочая зона: считайте не розетки, а действия

Нарисуйте столешницу и расставьте приборы в масштабе. Где готовят завтрак? Где замешивают тесто? Куда ставят горячую мультиварку, чтобы пар не шёл в нижнюю часть навесного шкафа? Можно ли включить ручной блендер, не протягивая шнур через мойку или варочную поверхность?

Для каждого участка запишите два сценария: обычный и максимальный разумный. Например, утром одновременно работают кофемашина и чайник, а по выходным к ним добавляется вафельница. Электрик по мощности конкретных устройств проверит, какие линии и защитные аппараты нужны. Простое добавление многоместной рамки не увеличивает возможности существующей проводки.

Удлинители и переносные разветвители не должны закрывать ошибку планирования. Производители крупной техники часто прямо запрещают такое подключение, а рекомендации Electrical Safety First предупреждают о перегрузке и советуют установить дополнительные стационарные розетки, если удлинители нужны регулярно.

Розетки на фартуке, под навесными шкафами и встроенные блоки отличаются не только видом. Проверьте, видно ли гнездо при подключении, удобно ли человеку наклоняться, не висит ли кабель перед фартуком, помещается ли угловая вилка и можно ли протереть поверхность. Красивое скрытое решение бывает неудобным для приборов, которые остаются включёнными постоянно.

Учитывайте воду, тепло, вентиляцию и мебель

Кухня объединяет электричество, мойку, горячие поверхности и закрытые корпуса. Поэтому координаты нельзя назначать отдельно от остальных разделов проекта. Розетка не должна оказаться в зоне вероятных брызг, пара, нагрева, пережатия кабеля или за крепёжной планкой. Конкретные расстояния и исполнение выбирает электрик по действующим требованиям и документации оборудования.

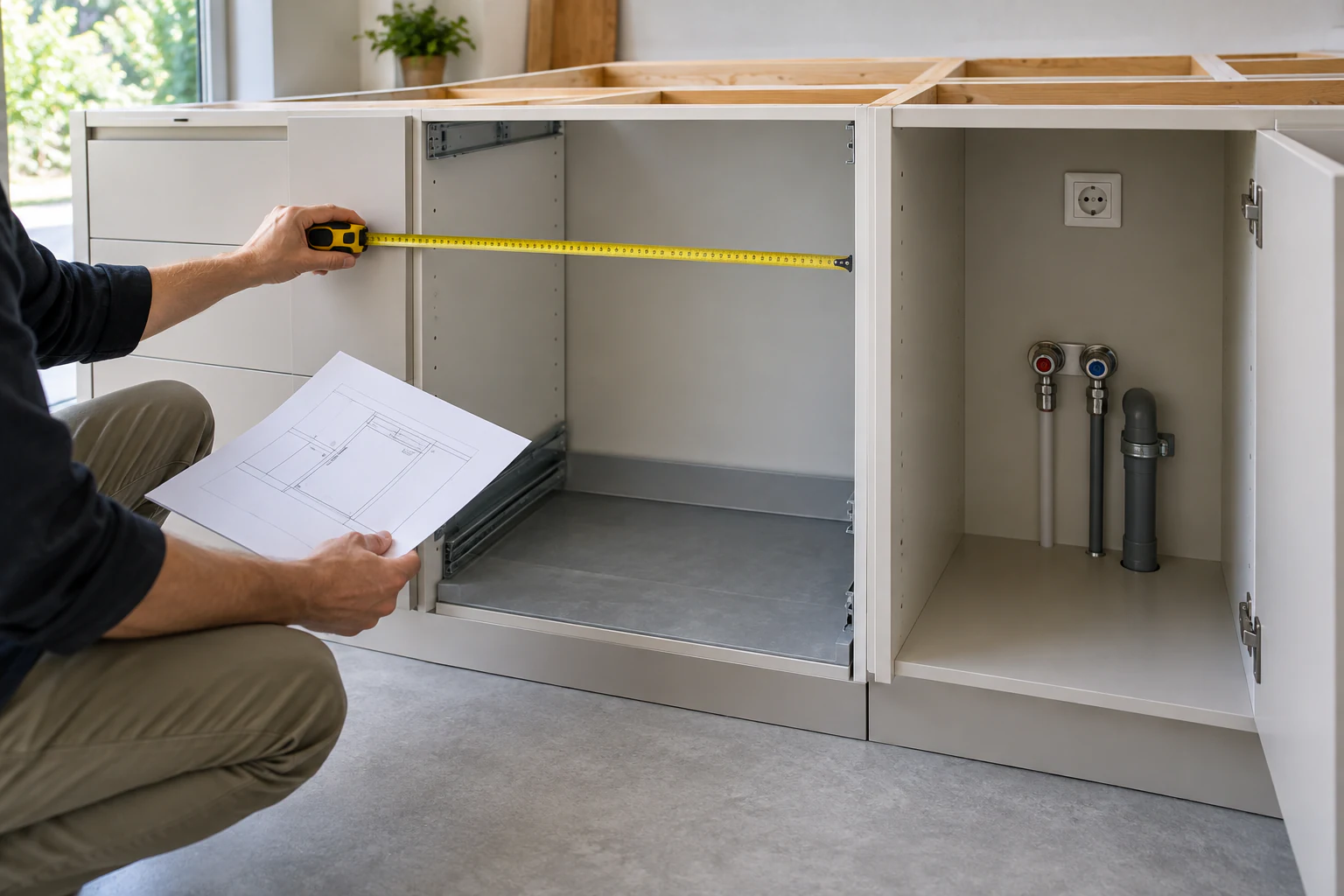

Особенно внимательно проверяют шкаф под мойкой. Внутри уже находятся чаша, сифон, фильтр, трубы, иногда контейнеры и выдвижной механизм. Даже если электрическая точка допустима по проекту, к ней должен оставаться безопасный доступ, а соединение нельзя размещать там, где вероятна вода. Компоновку показывают электрику целиком, включая траекторию ящиков и сервисные краны.

Фартук тоже влияет на результат. Толщина плитки или панели, раскладка швов, бортик столешницы и монтажная рамка меняют чистовую геометрию. До резки материала согласуйте оси блоков с раскладкой, но не переносите их ради симметрии без повторной проверки безопасности и удобства.

Для острова или полуострова решение принимают ещё раньше. Нужно заранее определить путь питания, конструкцию пола и корпуса, расположение мойки и места посадки. После чистового пола добавить точку без заметных работ может быть невозможно. Самостоятельные кабели под мебелью и случайные напольные удлинители не являются проектом.

Правильная последовательность работ

1. Сделайте обмер помещения и отметьте существующий щит, выводы, воду, вентиляцию, окна и двери.
2. Утвердите план шкафов и перечень техники хотя бы до уровня точных моделей для критичных позиций.
3. Скачайте официальные инструкции по монтажу. Отдельно выпишите мощность, подключение, кабель, вентиляцию и доступ для отключения.
4. Передайте один и тот же план проектировщику кухни и квалифицированному электрику. Они должны видеть версии документов и изменения друг друга.
5. Электрик рассчитывает нагрузку, распределение линий, сечения проводников, автоматы, дифференциальную защиту, заземление и способ отключения. Статья или картинка из интернета этого расчёта не заменяет.
6. На развёртках стен нанесите не только центр точки, но и назначение, высоту от согласованной чистовой отметки, тип подключения и шкаф, через который обеспечивается доступ.
7. До отделки проведите очную проверку на объекте. Сфотографируйте скрытые трассы с привязкой к постоянным ориентирам и сохраните исполнительный план.
8. Перед заказом фартука и монтажом кухни ещё раз сверьте реальные модели и инструкции: техника могла измениться за время ремонта.

Руководство IKEA по планированию кухни тоже предлагает отмечать на обмерном плане подключения и выключатели до установки мебели. Полезен именно принцип координации; приведённые там зарубежные нормы и размеры нельзя автоматически переносить в российский проект.

Что отдать электрику и проектировщику

Подготовьте единый комплект, а не два несвязанных рисунка:

• план помещения с чистовыми размерами и отметками пола;
• развёртки всех стен и острова;
• список техники с моделями и ссылками на официальные инструкции;
• таблицу одновременных сценариев;
• схему шкафов с ящиками, задними стенками, крепежом и вентиляцией;
• трассы воды, канализации и воздуховода;
• перечень точек с понятными названиями: «ПММ», «холодильник», «кофемашина», а не только условными значками;
• способ доступа для отключения и обслуживания каждого встроенного прибора;
• лист изменений с датой и номером версии.

Если мебельный проект меняется, электрический лист пересматривают. Сдвиг пенала на несколько сантиметров может поставить розетку за боковиной, а замена духовки — изменить мощность и способ подключения. Устное «на месте разберёмся» лучше заменить подписанной актуальной развёрткой.

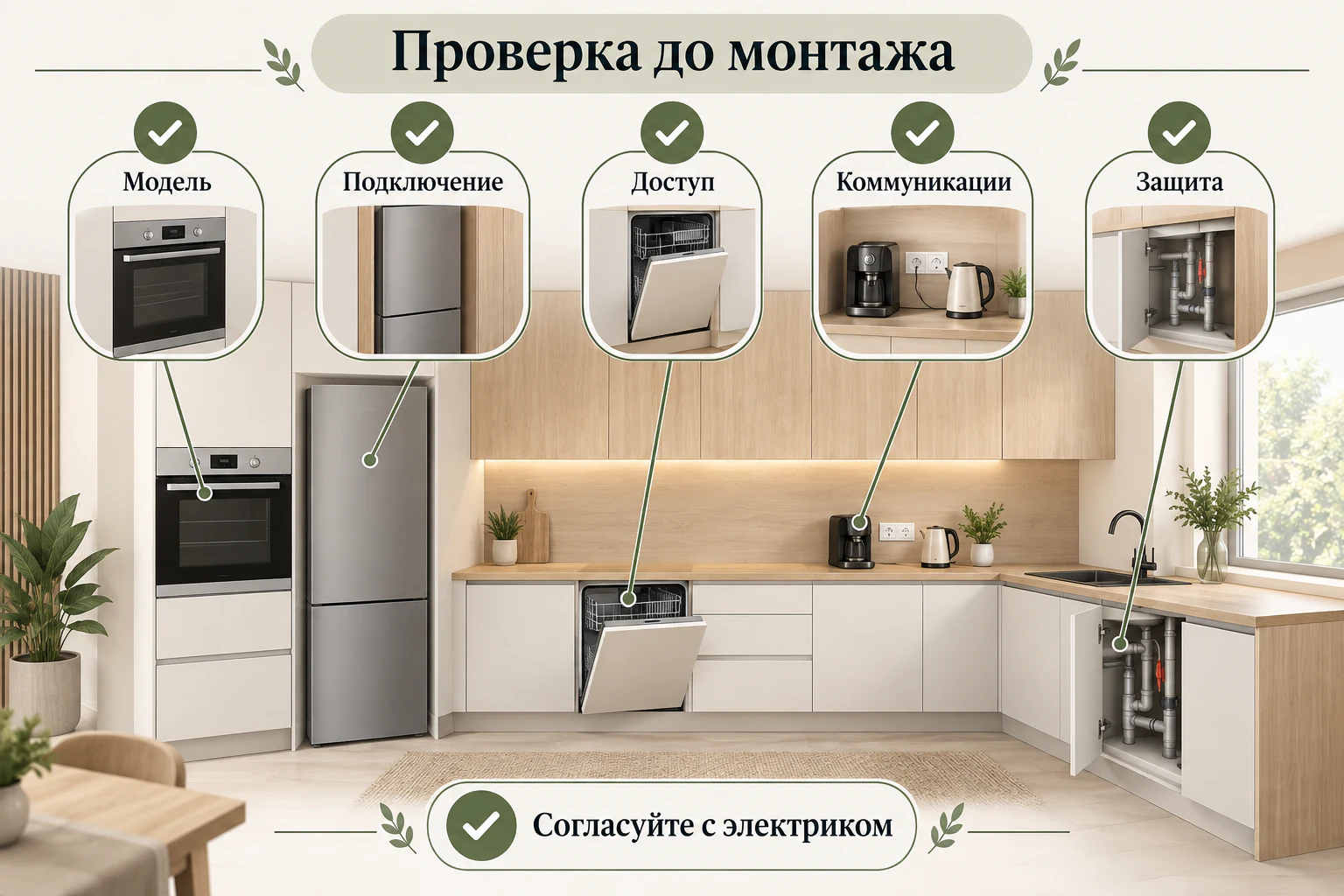

Финальный чек-лист перед монтажом

• У каждого стационарного прибора указана точная модель или явно обозначен резерв.
• Инструкция к каждой модели скачана с официального сайта и передана специалистам.
• Способ подключения не угадан по фотографии товара.
• Розетка, вилка и кабель не занимают полезную глубину прибора и не пережимаются мебелью.
• Предусмотрено безопасное отключение встроенной техники для аварии и сервиса.
• Рабочие точки соответствуют реальным местам приготовления и одновременным сценариям.
• Удлинители и разветвители не используются как постоянное решение нехватки розеток.
• Мойка, трубы, воздуховод, подсветка, крепёж и выдвижные детали нанесены на тот же план.
• Высоты отсчитаны от подтверждённого чистового пола и столешницы.
• Электрик проверил нагрузку, линии и защиту, а проектировщик — совместимость с корпусами.
• После чернового монтажа выполнены замеры и фото до закрытия стен.
• Версия плана на объекте совпадает с версией у изготовителя кухни.

В каталоге КухниПарк можно заранее сравнить конфигурации гарнитуров и понять, какие корпуса займёт техника. А во время тест-драйва кухни полезно буквально пройти привычный сценарий: поставить чайник, открыть посудомоечную машину, достать миксер и представить, где окажутся вилки и провода. Но окончательные электрические решения всё равно должны опираться на инструкции выбранной техники и согласование с квалифицированным электриком.
