Колонна с духовкой и микроволновкой: высота, вентиляция и доступ к технике

Духовка и микроволновка показаны вместе с цоколем, рабочей поверхностью и свободным подходом. Изображение не заменяет монтажную схему.

Колонна позволяет поднять духовку, убрать микроволновку со столешницы и собрать технику в аккуратную вертикаль. Но ровная линия фасадов ещё не означает, что колонной удобно и безопасно пользоваться. Верхний прибор может оказаться слишком высоко для горячей миски, открытая дверца — перекрыть подход, а сплошные полки и цоколь — нарушить охлаждение.

Проектировать такую колонну нужно от двух точных артикулов техники и людей, которые будут ею пользоваться. Сначала проверяют допустимое взаимное расположение, ниши, вентиляцию и зоны подключения. Затем назначают высоты, разыгрывают извлечение посуды и только после этого выравнивают фасады и добавляют ящики.

Начните не с высоты, а с паспортов двух приборов

Фразы «стандартная духовка» и «встраиваемая микроволновка» для проекта недостаточны. Даже внешне похожие модели отличаются глубиной корпуса, размером ниши, направлением выхода воздуха, способом крепления и зоной, где разрешено разместить подключение. Комбинированная печь с микроволнами может предъявлять другие требования, чем отдельная микроволновка такой же высоты.

Сведите данные в одну таблицу до заказа корпуса:

В инструкции Bosch HBA171B.3F, например, отдельно показаны установка в высоком шкафу, вентиляционные вырезы и комбинация двух приборов. Это данные одной серии, а не универсальный шаблон. У Miele M 2230 SC прямо запрещено определённое соседство с другой техникой. Поэтому совместимость нельзя выводить из фотографий похожих колонн.

Удобная высота определяется действием, а не средней цифрой

В колонне конкурируют два желания: меньше наклоняться к духовке и не поднимать горячую посуду из микроволновки на уровне лица. Если максимально поднять духовку, верхняя печь часто становится неудобной для более низкого человека. Если опустить весь блок ради микроволновки, нижние уровни духовки вновь потребуют глубокого наклона.

Производители формулируют полезный принцип без универсальной отметки. В руководствах Bosch и Siemens прибор предлагается устанавливать не выше уровня, с которого принадлежности можно без труда вынуть. Это особенно важно для противня с жидкостью и миски, которую нужно держать двумя руками.

Проверьте высоту на полноразмерном макете. На стене или листе картона отметьте низ и верх обеих ниш, панель управления, дно камеры и открытую дверцу. Самый низкий взрослый пользователь должен подойти вплотную, увидеть содержимое микроволновки, уверенно взять условную тяжёлую миску двумя руками и перенести её на ближайшую поверхность без подъёма над плечами. Для духовки разыграйте извлечение тяжёлого противня с наиболее часто используемого уровня, учитывая глубину открытой дверцы.

Общая эргономическая логика тоже говорит смотреть не на рост сам по себе, а на массу, удаление груза от тела, вертикальную траекторию и позу. Именно эти переменные учитывает методика NIOSH для подъёма грузов. Она создана для рабочих задач и не выдаёт готовую высоту домашней печи, но объясняет, почему лёгкая пустая тарелка — плохой предмет для проверки.

Если кухней будет пользоваться человек на коляске или с ограниченной подвижностью, нужен отдельный сценарий доступности с его участием. Диапазоны досягаемости из руководства US Access Board полезны как проверочная рамка для доступной среды, но не являются универсальной высотой российской домашней кухни.

Вентиляция — это непрерывный маршрут воздуха

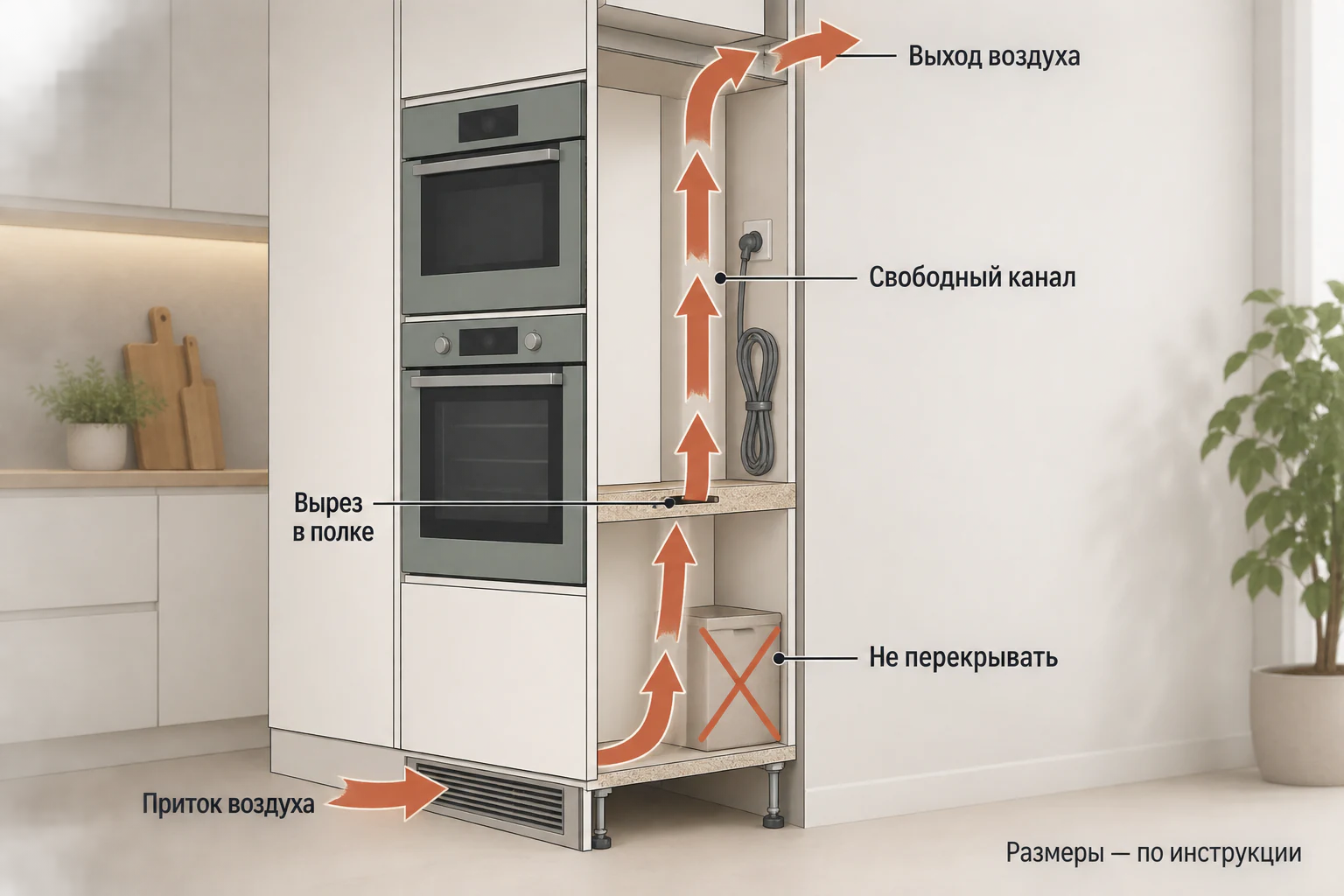

Ошибка — оставить случайную щель за каждым прибором и назвать это вентиляцией. Воздуху нужен непрерывный путь: место притока, отверстия в промежуточных полках, свободный канал за или вокруг техники и предусмотренный производителем выход. Если одно звено перекрыто, большая решётка в другом месте не исправляет систему.

В руководстве Bosch для упомянутой духовки при установке двух приборов показаны вырез в промежуточной полке и отверстие в зоне цоколя площадью не менее 200 см². Аналогичное требование есть у рассмотренной микроволновки Bosch и конкретной духовки Siemens. Но у Miele M 7240 TC отдельно требуется не перекрывать фронтальные вентиляционные отверстия. Эти примеры нельзя превращать в правило «200 см² подходит всем»: направление потока и размеры берут из двух актуальных инструкций.

Мебельная система тоже участвует в расчёте. В техническом листе IKEA для высоких шкафов с техникой показаны решётка в цоколе и дополнительный выход при застройке до потолка. Это решение именно данной системы. Для другой колонны изготовитель должен выдать собственный разрез, согласованный с документацией приборов.

На разрезе должны быть видны:

• чистая площадь каждого отверстия, а не только наружный размер декоративной решётки;
• форма и положение вырезов во всех несущих полках;
• задняя стенка: где она нужна, где отсутствует и где заканчивается;
• свободное пространство за кабелями, без петель, закрывающих канал;
• выход воздуха при антресоли или застройке колонны до потолка;
• фасадные зазоры, которые нельзя закрывать уплотнителем ради «идеальной линии»;
• отдельные условия для работы двух нагревающихся приборов одновременно.

Не храните упаковку и противни в техническом канале. Не добавляйте сплошную декоративную дверь перед техникой, если инструкция прямо не допускает такое решение: NEFF предупреждает о риске перегрева за мебельной или декоративной дверью.

Сервисный доступ проектируют до розеток

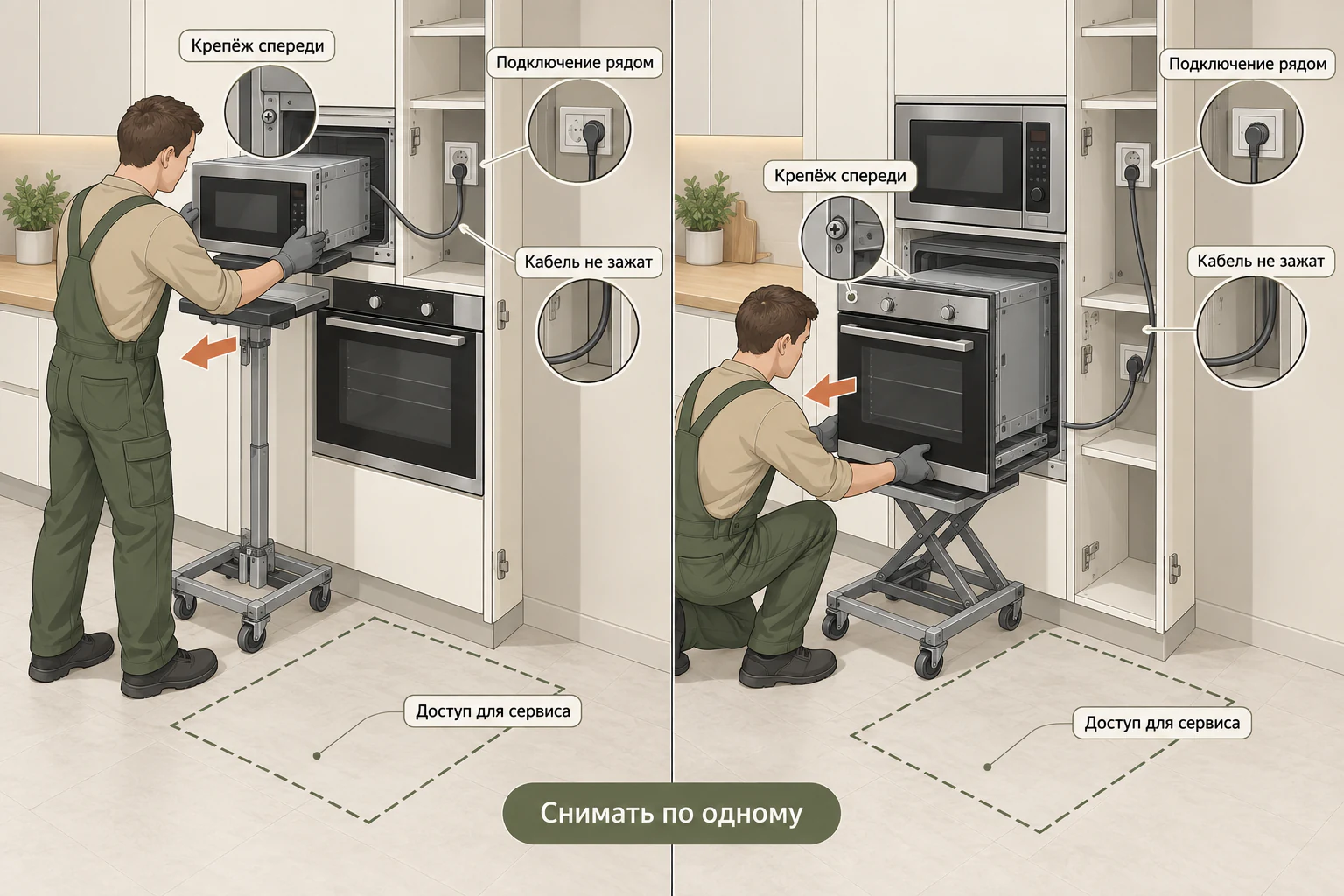

Для ремонта прибор обычно нужно обесточить, открутить спереди и выдвинуть из ниши. Значит, розетка или клеммное подключение не должны оказаться за корпусом в запрещённой зоне, а кабель — быть зажатым между прибором и полкой. В инструкции Siemens указано: вилка после установки должна оставаться доступной, а если это невозможно, в стационарной проводке предусматривают отключающее устройство по правилам монтажа. Электропроект и подключение выполняет квалифицированный специалист с учётом мощности каждого прибора и местных требований.

У двух устройств должен быть понятный независимый сценарий отключения и демонтажа. На мебельной схеме отметьте:

1. где находятся автоматы, розетки или клеммы и как к ним добраться без извлечения горячего прибора;
2. можно ли снять микроволновку, не демонтируя духовку, столешницу и соседние фасады;
3. куда ставят тяжёлый прибор после выдвижения и сколько человек требуется для работы;
4. доступны ли все крепёжные винты при полностью открытой дверце;
5. не цепляет ли корпус вертикальный профиль, ручку, стену или наличник;
6. остаются ли видимыми шильдик, серийный номер и документы для сервиса.

Технический лист IKEA показывает один из рациональных вариантов — розетку в соседнем шкафу — и для своей системы отдельно запрещает размещать её за комбинированной печью. Это не готовое правило для любой кухни, но хороший повод потребовать от проектировщика точную зону подключения, а не кружок «примерно за техникой».

Проверьте дверцы и место для горячей посуды

На плане покажите обе дверцы в открытом положении. Откидная дверца духовки увеличивает расстояние от человека до камеры; боковая дверца микроволновки может конфликтовать со стеной или соседней ручкой. В угловой установке требуемый зазор зависит от фасада и ручки — это отдельно отмечено в инструкциях Bosch и Siemens.

Рядом нужна свободная устойчивая поверхность, куда можно сразу поставить горячую форму. Она не обязана быть частью колонны, но путь до неё должен быть коротким и не пересекать открытый проход. Проверьте сценарий при открытой посудомоечной машине, выдвинутом ящике и втором человеке у столешницы. Красивый широкий ящик под духовкой не оправдывает опасную высоту верхнего прибора; его размер подстраивают после эргономической проверки.

Последовательность проектирования

Что зафиксировать в заказе и акте монтажа

Приложите к договору не только красивую развёртку, но и лист с артикулами, вертикальный разрез вентиляции, электросхему и план открывания. Укажите, кто проверяет соответствие мебели обеим инструкциям и кто отвечает за сохранение отверстий после установки цоколя, антресоли и задних панелей. Замена одного прибора на «такой же по фасаду» должна запускать повторную проверку: одинаковая ширина рамки не гарантирует ту же глубину, поток воздуха или зону подключения.

До задвигания техники сфотографируйте вырезы в полках, задний канал, места подключения и крепление колонны к стене. После монтажа сохраните инструкции, фотографии и серийные номера рядом с проектом кухни. В акте полезно отдельно отметить, что дверцы открываются полностью, охлаждающие вентиляторы работают, кабели не зажаты, а решётки не закрыты отделкой. Такой комплект помогает и при приёмке, и через несколько лет, когда понадобится диагностика или замена одного устройства.

Чек-лист перед заказом колонны

• В проекте записаны полные артикулы, а не только бренды и размеры фасадов.
• Сохранены монтажные инструкции именно выбранных региональных версий.
• Обе инструкции разрешают выбранный порядок приборов.
• Высоту проверили с тяжёлой миской и противнем, а не пустой ладонью.
• Самый низкий пользователь видит содержимое микроволновки и держит посуду ниже лица.
• Открытая дверца духовки не заставляет тянуться через неё в неустойчивой позе.
• У колонны есть непрерывная, изображённая на разрезе трасса воздуха.
• Площади отверстий и зазоры взяты из документации конкретных моделей.
• Цоколь, антресоль, задняя стенка и полки не перекрывают приток и выход.
• Розетки и клеммы находятся в разрешённых зонах и доступны для обслуживания.
• Кабели нельзя защемить при установке или выдвижении корпуса.
• Каждый прибор можно отключить и извлечь независимо.
• Колонна закреплена, а полки рассчитаны на фактическую массу техники.
• Рядом есть свободное место для горячей посуды.
• Дверцы не сталкиваются со стеной, ручками и соседними фасадами.

Удачная колонна выглядит простой именно потому, что сложные решения спрятаны в проекте: высота проверена действием, воздух проходит по непрерывной трассе, а сервис не требует разбирать половину кухни. Сначала согласуйте технику, пользователей и инженерный разрез — и только затем добивайтесь симметрии фасадов.
